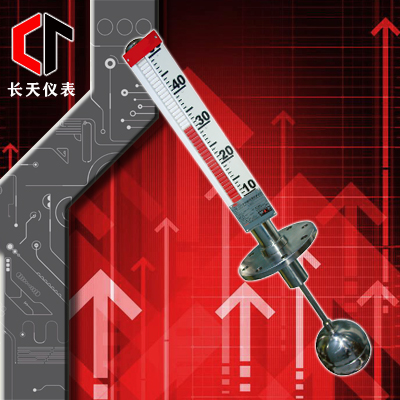

磁翻板液位计（顶装）

            磁翻板液位计的主体管通过法兰连接在储液罐上, 随着容器内液体的上下变化, 带动含磁钢的浮子上下移动, 在全封闭的管中, 只有浮子随着液体上下移动. 在主体管的外部是磁翻柱, 磁翻柱的一半是白色, 另一半是红色是用塑料制成。耐高温是用陶瓷材料制成。磁翻柱轴之间的距离是10mm，随着浮子的上下移动, 浮子内永久磁体的束性磁场将翻柱推转180℃ , 从而改变它们的颜色，当浮子上升时，磁翻柱从白色变为红色，当浮子下降时，它们又变为白色，这意味着，在任何时间。红色或蓝色磁翻柱始终代表着储罐内的液体，而无需外加电源。

           ● 量程范围（mm）：300-19000
           ● 介质密度（g/cm³）:0.5-2
           ● 工作温度（℃）：-40-350
           ● 压力等级（MPa）: ≤ 32
           ● 测量精度（mm）：±10
           ● 远传距离（m）：1000


            CTUHZ        磁翻板液位计
                                安装形式
                                S     侧面安装型
                                T     顶部安装

                                                            介质温度
                                                             1     80℃以内
                                                             2     80℃ -150℃

                                                             3     150℃以上

                                                                                          材质                                                                                                     A     PP
                                                                                          B     304

                                                                                          C     316

                                                                                          D     304 衬四氟
                                                                                                                     压力等级
                                                                                                                     S    1.6MPa纹
                                                                                                                     M   2.5MPa箍
                                                                                                                     B    4.0MPa他

                                                                                                                     L     6.3MPa他                                                                                                                                                             安装中心距（mm）
